江苏扬州粮食储备库拱形屋面工程

拱形屋面厂家 2021-04-05 14:09:08 工程案例 3415 ℃ 0 评论

拱形屋面在建筑空间利用和外观设计上有其独特优势,因而在江苏地区多个粮食储备库中得到广泛应用。这种结构便于粮食装卸及机械设备停放,实用性较强。

工程名称:粮食储备库仓间罩棚项目

建设单位:隐藏

施工单位:江苏杰达钢结构工程有限公司

工程地点:江苏扬州高邮

施工时间:2021年上半年及下半年

工程面积:1000多平方米

今年上半年,杰达钢构的施工队长吴仕宽带领团队,在江苏扬州高邮完成了超过1000平方米粮食储备库仓间罩棚的施工。下半年,业主再次委托我们建设另一栋粮库的拱形罩棚。此次工程采用与之前相似的设计,依旧采用拱形屋顶结构,配合混凝土短柱、H钢横梁、屋面瓦和山墙板,施工工艺保持一致,仅面积有所区别。

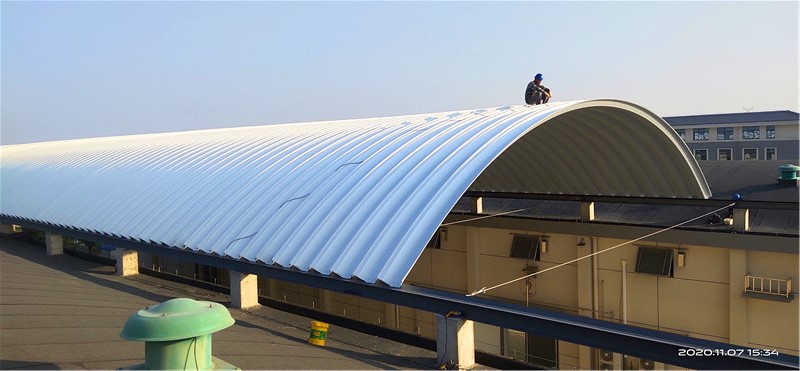

粮食储备库拱形屋面施工现场

如图所示,拱形屋顶正在施工安装。屋顶结构利用H钢横梁固定于混凝土立柱,采用M12镀锌钢丝绳进行横向拉紧,目的是有效减小拱形屋顶的水平推力,增强整体稳定性。

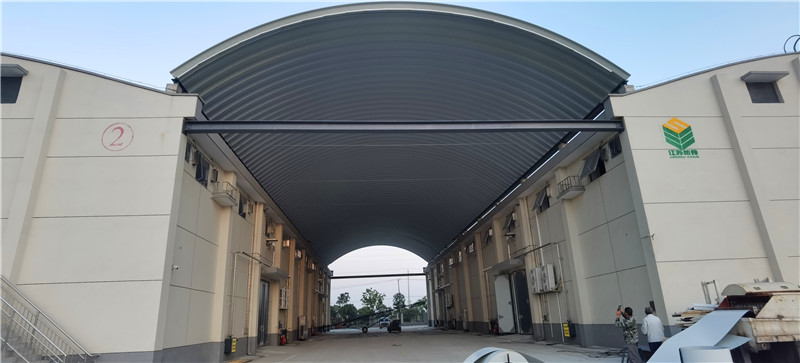

H钢横梁与钢丝绳加固

拱形屋顶的主体结构已全部完成,山墙处的H型钢横梁也已吊装到位。接下来只需安装山墙板即可完工。所用的山墙板为914-610型直槽板,由专用压瓦机压制而成,未经过弯板加工。

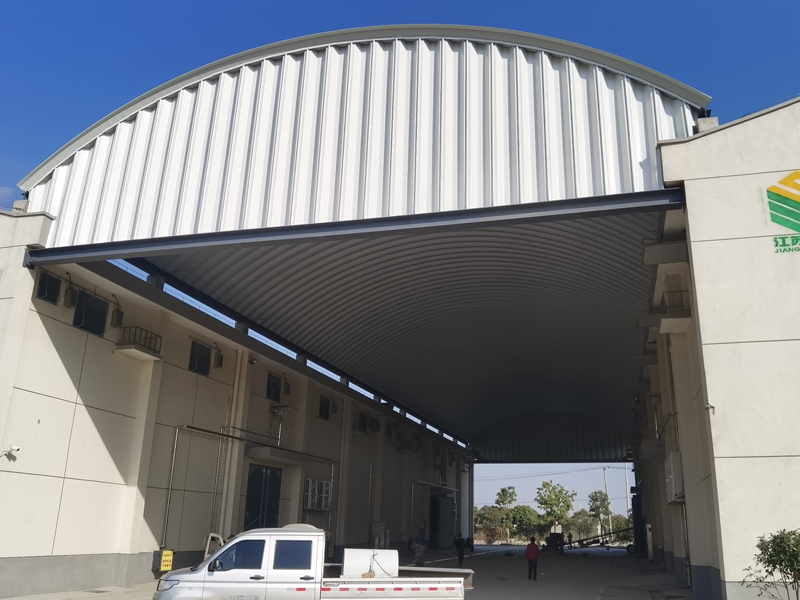

拱形屋顶山墙板安装完成

采用此类山墙板的结构相较于带骨架的山墙,成本更为经济,同时能有效减少材料浪费,兼顾了实用性与经济性。
