水电站室内厂房拱形屋面施工计划

作者:拱形屋面厂家发布时间:2021/04/05浏览量:3173
施工概况:本次我们需要在四川省阿坝州马尔康市金川县二嘎里乡某水电站施工室内厂房的拱形屋顶工程。本次施工的室内厂房拱形屋顶一共分为两栋,一栋跨度为12米,另一栋跨度为18米,具体的尺寸参数为:
施工计划
本次施工的室内厂房拱形屋顶工程难度巨大,很大的困难就是我们需要在山洞内不借住吊车安装拱形屋顶。具体的施工难度如下:
拱形屋面
1.发电站外紧沿马路,拱形屋顶瓦片的出板压型场地不算宽裕,需要合理的安排压型设备停放位置,并需要在设备出瓦压型过程中占道施工;
拱形屋面

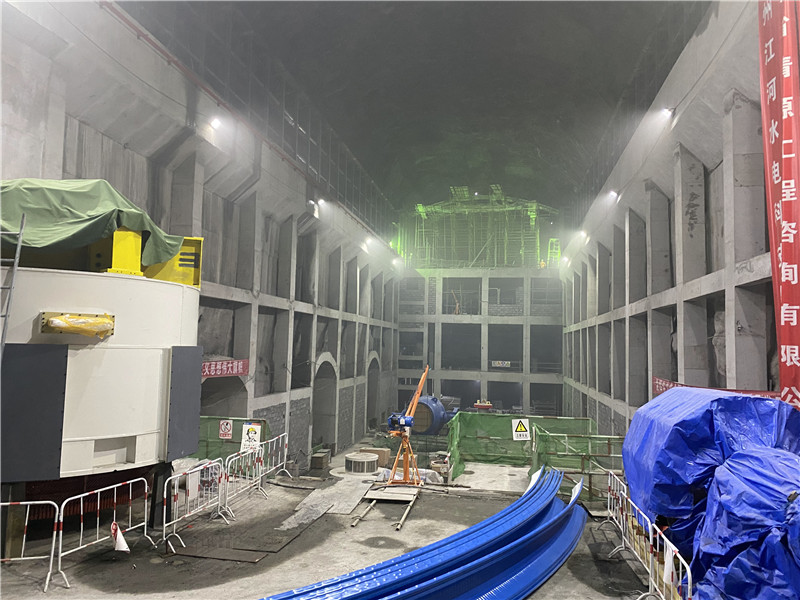

2.瓦片压型完成后需抬放到发电站洞室内需要安装拱形屋顶的场地上,从压型处到预定吊装点路程约为200m,进洞隧道较为狭窄曲折,宽度仅为4米,有两处急弯,然而成型瓦片的拱高即有3.6米,因此当运输瓦片进洞室的走位必须与隧道拐弯形态保持一致。由于该发电站位于高海拔地区(海拔2700m),且瓦片全部依靠人力运输进山洞内,内地工人走路都喘气,必须雇佣当地临时工进行搬运。
拱形屋面
3.室内操作无法使用吊车机械,则需要别出心裁的使用与众不同的作业方法完成吊装施工。
拱形屋面

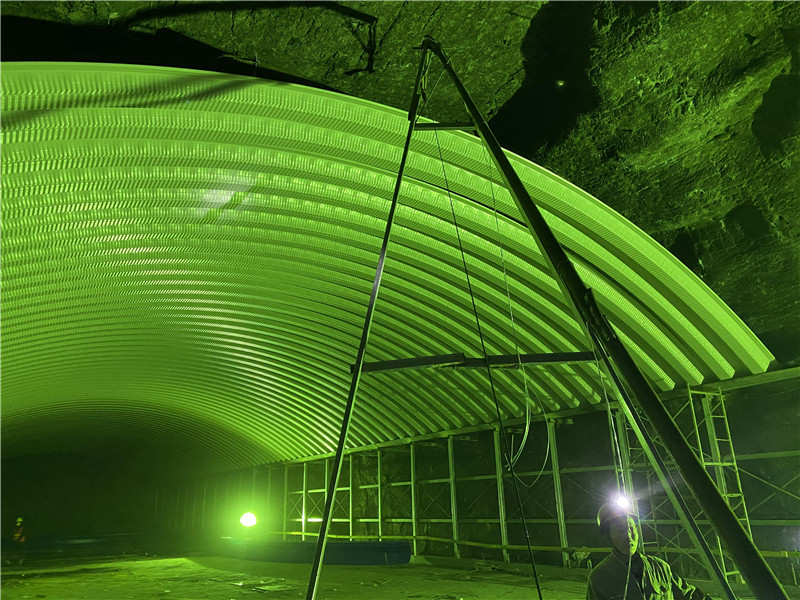

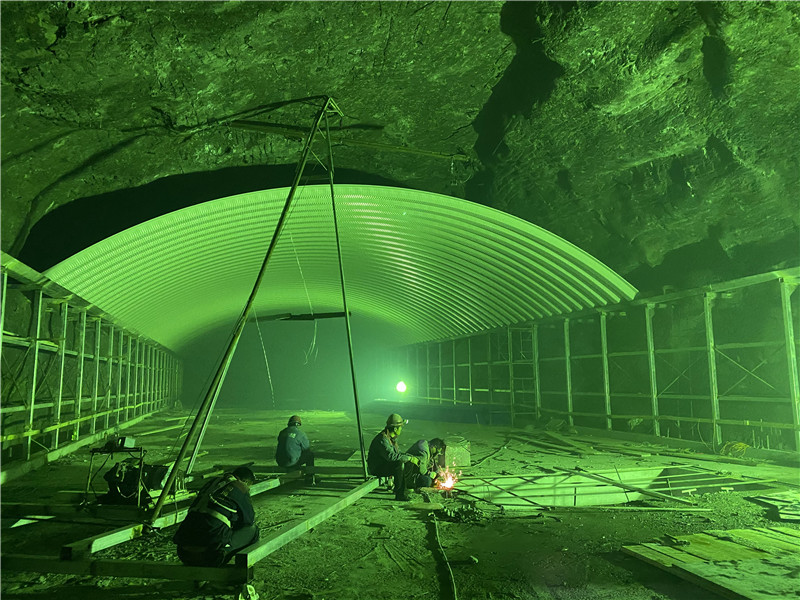

a.副厂房檐口高度约为4.5米,算上屋顶拱高后很高点约为7米,在我们进行副厂房的施工时,计划现场制作一台可移动的卷扬机,使用卷扬机进行吊装瓦片作业。

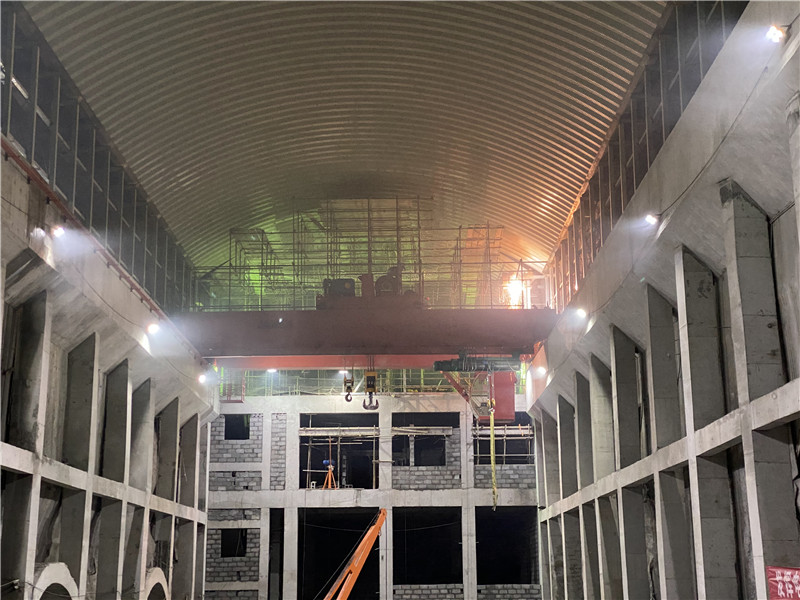

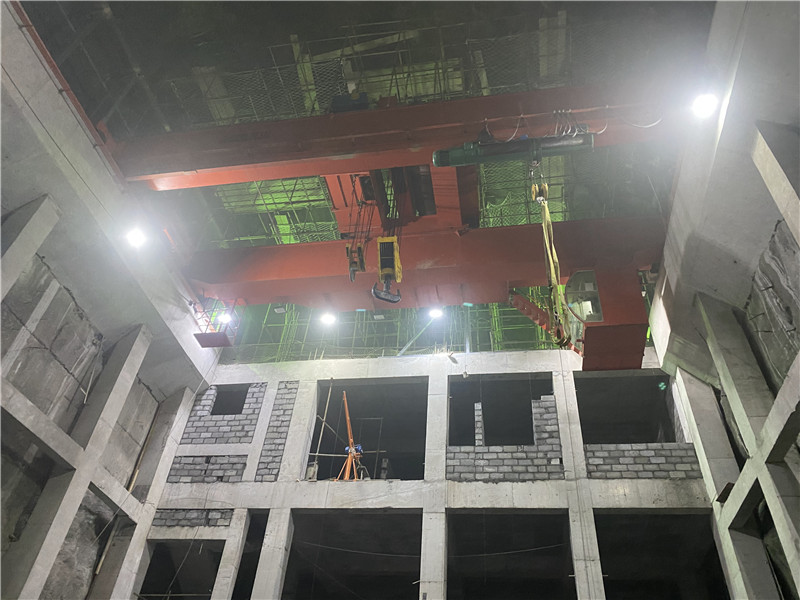

b.主变室檐口高度约为25米,算上拱高近30米。且主变室内并没有宽敞的能够满足放置瓦片的作业空间,仅有一处20米×20米的平台可放置瓦片。我们在此平台中心点上方的山洞顶部找一处锚杆,以用来作为卷扬机的吊点;其次将洞内厂房现有行车的上方搭满脚手架,脚手架很低点与檐口高度平齐,上部结构以屋顶瓦片的弧度为准。我们使用卷扬机吊装单元瓦片到行车上的脚手架后,脚手架移动到预计安装瓦片的位置,使用人力进行屋顶瓦片的安装;其次主变室副厂房位置,行车无法开进,我们在主变室副厂房上搭满脚手架,其很低点同样与檐口高度平齐,高出结构同样与瓦片弧形一致,当行车开到紧挨副厂房的位置时,我们人工搬运瓦片进行安装作业。
拱形屋面
由于室内厂房安装拱形屋顶光线昏暗,且施工作业高度远高于一般情况下安装拱形屋顶檐口高度(一般檐口高度为10米左右),故在施工作业中必须加强安全监督管理,所有进入洞室的人员必须头戴安全帽,所有高空作业人员必须佩戴好安全绳。
